Passerella Pieghevole per Barca in Carbonio

Modello 2850

line














Passerella pieghevole e rimovibile in fibra di carbonio per l'accesso su barche. Molto leggera e pertanto facilmente stivabile.

Le passerelle FEMgangways possono essere dotate di due sistemi automatizzati che ne rendono l'utilizzo molto semplice da parte di una sola persona:

  • un sistema di bloccaggio automatico alla rotazione sul piano orizzontale;
  • un sitema di apertura automatico.
Nel menu a sinistra sono selezionabili gli altri tipi di passerelle di FEMstrutture.

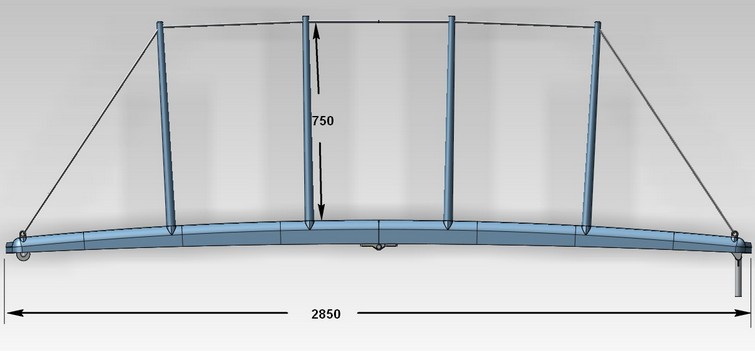

Passerella pieghevole in fibra di carbonio modello 2850
FOLDING 2850
ESTENSIONE = 2850 MM
SWL = 350 Kg
PESO COMPLETO = 12 Kg

Specifiche tecniche e proprietà:

  • La passerella è pieghevole
  • Struttura in fibra di carbonio (standard modulus e cura in autoclave)
  • Snodo a T sul lato barca.
  • Due ruote sul lato banchina
  • Passerella in stato grezzo per sbarco da yacht

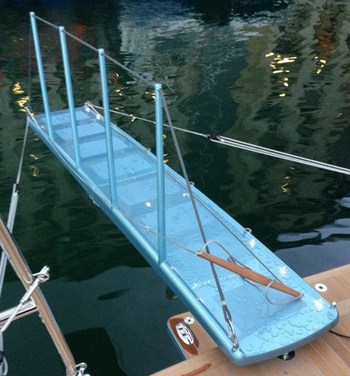

    Fig 1 -Passerella pieghevole con candelieri ad estrazione rapida
  • Finitura: bianco standard.
  • Camminamento antisdruciolo.
  • candelieri in carbonio.
  • Possibilità di inserire i candelieri su entrambi i lati
  • Sistema di aggancio / sgancio rapido dei candelieri.
  • Massimo carico distribuito ammissibile: 350 Kg (di più su richiesta)
  • Fattore di sicurezza almeno 3 sui valori a rottura dei materiali.
  • Peso circa 7 Kg per il modello 2200 e circa11 Kg per il modello 2850

PRINCIPALI OPTIONAL

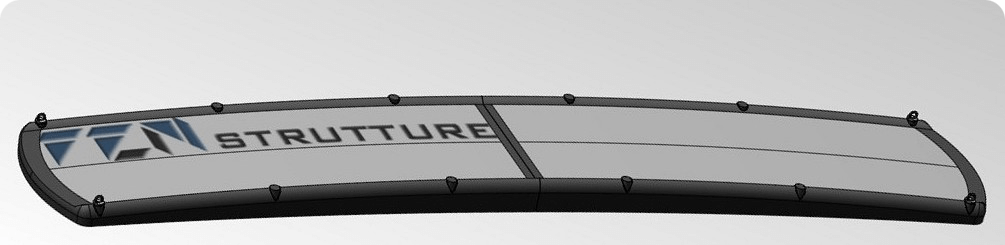

Passerella pieghevole in carbonio con sistema automatico di chiusura

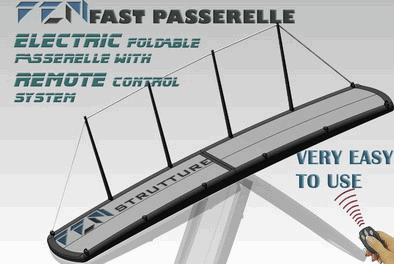

Fig 2 -Passerella pieghevole automatica con telecomando
  • Sistema di aggancio e bloccaggio automatico della passerella alla barca :
    • quando si abbassa la passerella con il trapezio,  il sistema di aggancio blocca la passerella alla rotazione rispetto all'asse verticale in maniera automatica enella posizione da noi scelta. La discesa non è più instabile.
    • Inoltre tale sistema di aggancio comporta due notevoli vantaggi:
      • Dettaglio impianto elettrico led e cerniera passerella pieghevole

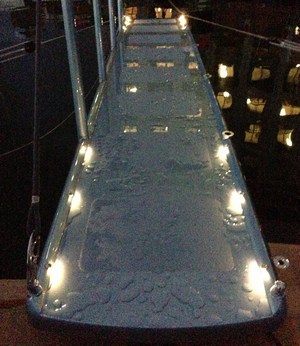

        Fig 3 -Passerella pieghevole con leds
      • la passerella non ha bisogno di tiranti (venti ) per stabilizzarla quando è aperta;
      • il sistema di aggancio funge da antifurto.
    • Inoltre , essendo la passerella bloccata alla rotazione orizzontale, sul lato banchina le ruote saranno pivotanti.
  • Sistema di chiusura automatico composto da un attuatore lineare elettrico ed un semplice cinematismo per l'apertura automatica della passerella mediante:
    • Un telecomando oppure,
    • Un pulsante.
