Gru per Scialuppe di Salvataggio

Modello Solas

line



























Le gruette o gru per scialuppe di salvataggio tengono conto in fase di progettazione di parametri più conservativi rispetto alle normali gru in modo da poter soddisfare requisiti tipo Solas o normative per la certificazione tipo Lloyd.

Le gru in fibra di carbonio sono rivolte ad una clientela per cuii il parametro peso è di importanza primaria.
Come potrebbe essere l'installazione su imbarcazioni veloci tipo militare.

In questa pagina si mostra proprio un esempio di progettazione di una gru girevole per la guardia costiera di un paese estero e che ha permesso di ottenere un prodotto estremamente leggero comparato con quelli dello stesso tipo.

Per le gruette / gru standard della gamma FEMdavits si veda il menu a sinistra.

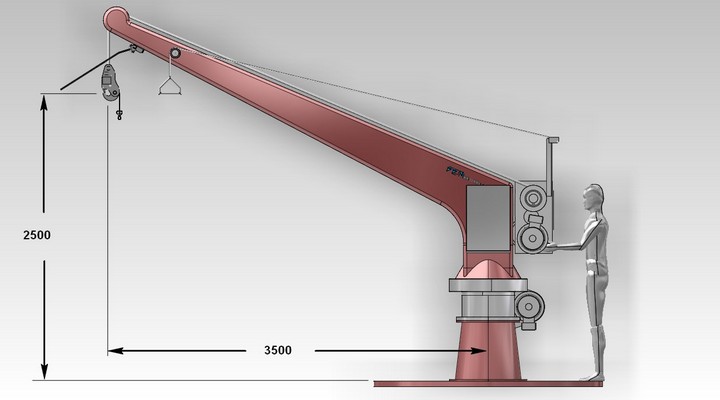

Gruu di salvataggio in carbonio; braccio 3500 mm e  SWL  1200 Kg
SOLAS 3500
BRACCIO = 3500 MM
SWL = 1200 Kg
PESO = 530 Kg

Specifiche tecniche e proprietà principali:

  • Costruite in fibra di carbonio (prepreg) per avere la massima leggerezza;
      Progettazione di gru e gruette per scialuppe di salvataggio in fibra di carbonio

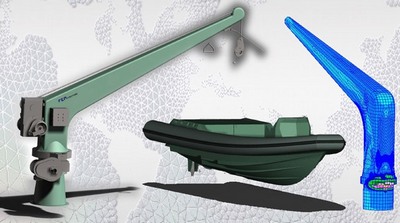

      Fig 1 -Progetto Gru Solas
  • SWL Max 1,200 Kg
  • Ralle di rotazione e winch per il sollevamento sono in alluminio ed azionati elettricamente sempre allo scopo di ridurre il peso.
  • Tutti i motori elettrici hanno una classe di isolamento B e sono di tipo marino.
  • Velocità di sollevamento @ 18 M/Min
  • Velocità di discesa: da 40 a 60 M/Min per gravità.
  • Velocita di rotazione da 0 a 0.25 giri/Min
  • Condizioni di sbandamento: List 20° / Trim 10°
  • Minimo angolo di rotazione consentito (orizzontale): 330° con finecorsa regolabile.
  • Static & running load test for LRS/ABS approval
  • Certificato di approvazione SOLAS / LRS.
Gru girevole

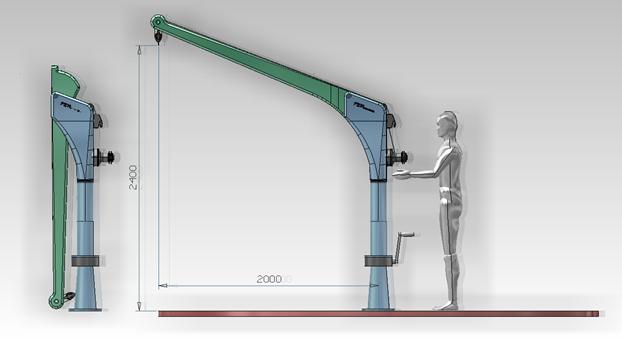

Fig 2 -Gru pieghevole e girevole manualmente o elettricamente
